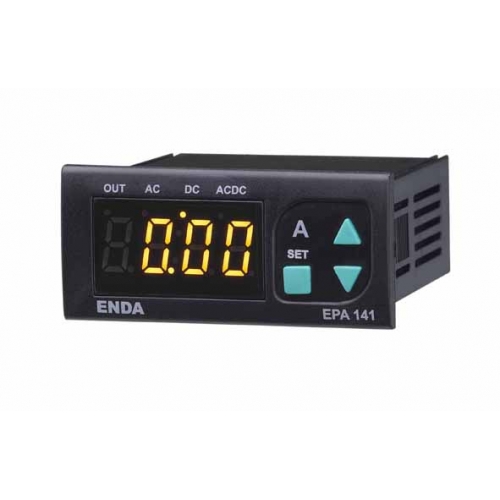

EPA141
AC/DC Ampermetre
EPA141, 4 haneli, akım trafosu veya şönt ile kullanılabilen dijital akım göstergesidir. Ön plandaki tuş takımı aracılığıyla AC, DC veya TRUE RMS ölçme özelliği kolay biçimde seçilebilir. Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı (EPA141R için) olan cihazın -9999A ile 9999Ae kadar geniş programlanabilir skalası bulunmaktadır.
Gösterge ve Tuş Takımı
Tuş Takımı Mikro Siviç
Akım Göstergesi 4 hane, 12 mm, 7 parçalı sarı LED
Kutu
Ağırlık Yaklaşık 250gram (Ambalajlı olarak)
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G77xY34xD70 mm
Elektriksel Özellikler
Skala AC ve RMS : 0...9999A
DC : -999...9999A
Güç Tüketimi 5VA
Duyarlılık 0.002Axctr (Akım Dönüşüm Oranı)
Bilgi Koruma EEPROM (minimum 10 Yıl)
Doğruluk AC : ±%1(tam skalanın) (kare dalga için ±%2)
DC : ±%1(tam skalanın)
RMS : ±%1(tam skalanın) (kare dalga için ±%2)
Bağlantı 2.5 mm2lik soketli klemens
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Çalışma Sıcaklığı °C 0...50 °C
Çıkışlar
Alarm Çıkışı 1 röle:250Vac, 8A (rezistif yük için), NO+NC
Girişler
Giriş Empedansı EPA141S için 10MOhm
EPA141 için 40kOhm
Giriş Aralığı EPA141S için -5A...5A (10A peak ve üzeri akımlarda cihazda hasar oluşur)
EPA141 için -60mV...60mV (50V peak ve üzeri gerilimlerde cihazda hasar oluşur)
