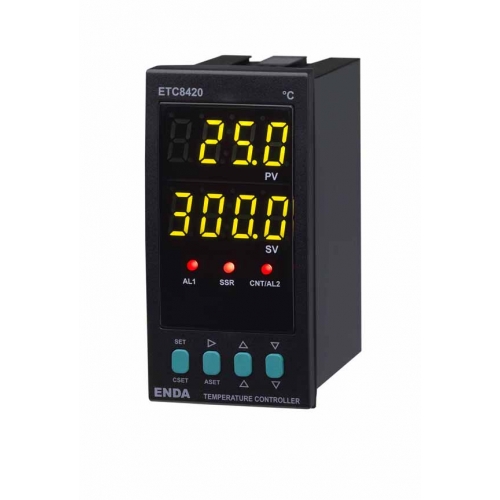

ETC8420
Dijital Termostat
ETC8420 PID konrol formlu, dijital sıcaklık kontrol cihazıdır. Tuş takımından seçilebilir Pt-100 ve termokupl girişleri ile tüm çalışmalarınıza cevap verir. Self tune özelliği ile en iyi PID parametreleri otomatik olarak ayarlar. Rampa fonksiyonuna sahip olan cihazın çift display ekranı sayesinde set ve proses değerleri aynı anda izlenebilir. Seçilebilir SSR ya da röle çıkışı bulunan cihazda RS485 opsiyonel modülü sayesinde ModBus RTU protokolü ile veri aktarılabilir ve kontrol edilebilir. Güvenlik parametreleri ile programlanan cihaza dışarıdan müdahale edilemez. Ergonomik tuş takımı ile gerekli set ayarları kolaylıkla yapılabilir.
Gösterge ve Tuş Takımı
Sıcaklık Göstergesi (PV) 4 hane 12.5 mm, 7 parçalı sarı LED
Set Değeri Göstergesi (SV) 4 hane 12.5 mm, 7 parçalı sarı LED
Kontrol/Alarm 2 1 adet kırmızı çıkış LEDi
Alarm 1 1 adet kırmızı çıkış LEDi
SSR 1 adet kırmızı çıkış LEDi
Tuş Takımı Mikro switch
Kutu
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G48xY96xD87 mm
Ağırlık Yaklaşık 400 gram (ambalajlı olarak)
Elektriksel Özellikler
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Güç Tüketimi 7VA
Bağlantı 2.5 mm2lik soketli klemens
Giriş Seçilebilir çoklu giriş (termokulp veya Pt-100)
Skala Fe-Const (J) termokulp için 0...600 °C
NiCr-Ni (K) termokulp için 0...1200 °C
Cu-Conts (T) termokul için 0...400 °C
Pt10Rh-Pt (S) termokulp için 0...1600 °C
Pt13Rh-Pt (R) termokulp için 0...1600 °C
Pt-100 rezistans termometre için -200...600 °C
Pt-100 rezistans termometre için -99.9...300.0 °C
Doğruluk ±%0.2 (tam skalanın) ±1 hane
Çalışma Sıcaklığı °C 0...50 °C
Bilgi Koruma EEPROM (minimum 10 yıl)
Çıkışlar
Kontrol Çıkışı 12Vdc 20mA lojik çıkış
Kontrol/Alarm 2 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
Alarm 1 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO/NC (seçilebilir)
Kontrol
Kontrol Formu On-Off, P, PI, PD, PID, (seçilebilir)
Örnekleme Zamanı 400ms
Oransal Band %0 ile %100 arasında ayarlanabilir
İntegral Zamanı 0.0 ile 100.0 dak. arasında ayarlanabilir
Türev Zamanı 0.00 25.00 dak. arasında ayarlanabilir
Kontrol Periyodu 4 ile 250s arasında ayarlanabilir
Histerisiz 1 ile 50 °C/°F arasında ayarlanabilir
Çıkış Gücü Set de?erindeki oran %0 ile %100 arasında ayarlanabilir
