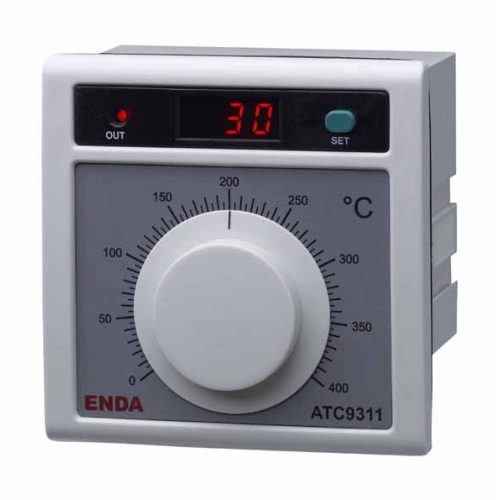

ATC9311
Analog Termostat
ATC9311, 3 haneli, tek kontaklı, Fe-Const termokupl girişli, basit analog ayarlı basit sıcaklık kontrol cihazıdır. Set değeri, dijital olarak izlenebilen cihazda On-Off veya zaman oransal kontrol formu tuş takımından kolaylıkla seçilebilir. Göstergesi ile ±5ºClik adımlarla gösterilir.Göstergedeki kontrol çıkışı konum LEDi ile cihazın çalışması kolaylıkla izlenebilir.
Gösterge ve Tuş Takımı
Sıcaklık Göstergesi 3 hane, 7.62 mm, 7 parçalı kırmızı LED
Tuş Takımı Mikro Siviç
Out Ledi 1 adet kırmızı çıkış LEDi
Kutu
Ağırlık Yaklaşık 250gram (Ambalajlı olarak)
Montaj Şekli Sıkıştırılarak Panoya Yerleştririlir
Ebat G96xY96xD50 mm
Elektriksel Özellikler
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Bilgi Koruma EEPROM (minimum 10 Yıl)
Doğruluk Ayar için ±%4, gösterge için ±%0,5 (tam skalanın) veya ±1 hane
Skala 0...400 ºC
Giriş Fe-Const termokupl
Bağlantı 2,5mm2lik soketli klemens
Çalışma Sıcaklığı °C 0...50 ºC
Güç Tüketimi 5VA
Sıcaklık Kompanzasyonu 0...50 ºC
Duyarlılık 1 ºC
Çıkışlar
Kontrol Çıkışı 1 röle: 250Vac, 2A(rezistif yük için), NO+NC
12Vdc 20mA lojik çıkış (siparişte belirtilmeli)
Kontrol
Kontrol Formu On-Off (Xp=0) veya zaman oransal
Kontrol Periyodu 10s (zaman oransal kontrol için)
Oransal Band %2 (zaman oransal kontrol için)
Histerisiz 4ºC (On-Off kontrol formunda iken)
