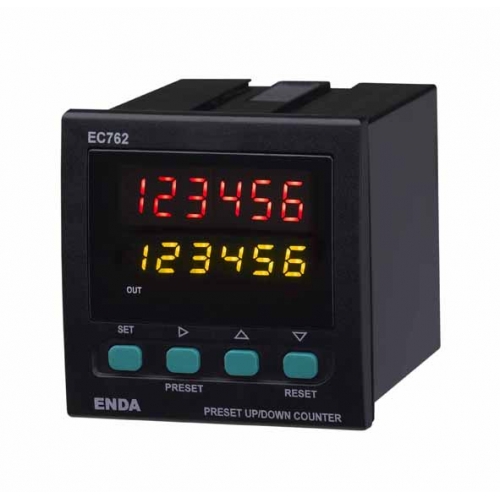

EC762
İleri / Geri Sayıcı
EC762, 2x6 haneli, tek kontaklı, elektronik yukarı/aşağı sayıcıdır. Ön paneldeki tuş takımı aracılığıyla sayma yönü, giriş ve çıkış modları, sensör tipi (PNP, NPN, Enkoder), çıkış zamanları, maksimum 10000Hze kadar giriş sinyali, fonksiyonel reset özelliği, üç kademeli parametre güvenliği kolay biçimde seçilebilir.
Gösterge ve Tuş Takımı
Tuş Takımı Mikro switch
Set Değeri Göstergesi 6 Hane, 7.1 mm, 7parçalı sarı LED
Sayıcı Değeri Göstergesi 6 Hane, 9.1mm, 7parçalı kırmızı LED
Out Ledi 1 Adet kırmızı Çıkış LEDi
Kutu
Ebat G72xY72xD97 mm
Montaj Şekli Sıkıştırılarak panoya yerleştrilir
Ağırlık Yaklaşık olarak 405 gram (Ambalajlı)
Elektriksel Özellikler
Çalışma Sıcaklığı °C 0...50 ºC
Güç Tüketimi 7VA
Bağlantı 2.5 mm2lik soketli klemens
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Bilgi Koruma EEPROM (minimum 10 Yıl)
Çıkışlar
Kontrol Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
1 open kollektör çıkışı (30Vdc, 100mA)
Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (Regülesiz)
Kontrol Çıkış Süresi Sürekli veya 0.1 ile 999.9 saniye ayaralanabilir
Girişler
Sayma Frekansı 25,500, 1000, 2000, 5000 ,7500, 10.000 programlanarak seçilebilir
Sayma Girişi 2 adet (5V ila 30Vluk puls)
Reset Girişi PNP: Pozitif reset (2ms ile 50 ms arasında ayarlanabilir 5V ila 30Vluk puls)
NPN: GND terminali RESET IN terminaline bağlanarak resetlenir
