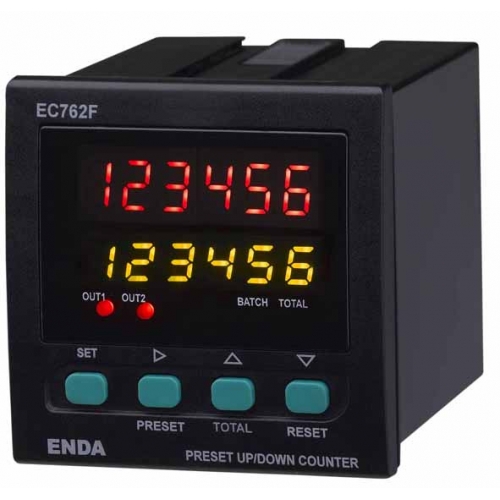

EC762F

İleri / Geri Sayıcı



EC762F, 2x6 haneli, çift kontaklı, elektronik yukarı/aşağı sayıcıdır. Ön paneldeki tuş takımı aracılığıyla sayma yönü, giriş ve çıkış modları, sensör tipi (PNP, NPN, Enkoder), çıkış zamanları, maksimum 7500Hze kadar giriş sinyali, fonksiyonel reset özelliği, üç kademeli parametre güvenliği kolay biçimde seçilebilir. Grup ve toplam sayma uygulamalarına yönelik çalışmalar için özel olarak tasarlanıp geliştirilmiş kontrol cihazı, kullanıcılarının ihtiyacı olan tüm fonksiyonları gerçekleştirebilecek kapasitededir. 2x6 hane göstergesinden sayıcı değeri, set değeri, gurup sayıcı değeri ve toplam sayıcı değeri seçilen konfigürasyona göre kolaylıkla izlenebilir.





Gösterge ve Tuş Takımı

Tuş Takımı Mikro switch

Durum Göstergesi 4 adet kırmızı LED

Sayıcı Değeri Göstergesi 6 hane, 9.1 mm, 7 parçalı kırmızı LED

Set Değeri Göstergesi 6 hane, 7.1 mm, 7 parçalı sarı LED

Kutu

Montaj Şekli Sıkıştırılarak Panoya Yerleştiririlir

Ebat G72xY72xD97 mm

Ağırlık Yaklaşıkk 405gram (Ambalajlı olarak)

Elektriksel Özellikler

Besleme Voltajı  230Vac +%10 -%20, 50/60Hz

  24Vac ±%10, 50/60Hz

  9-30Vdc / 7-24Vac ±%10 SMPS modül

Bağlantı 2,5mm2lik soketli klemens

Bilgi Koruma EEPROM (minimum 10 Yıl)

Çalışma Sıcaklığı °C 0...50 °C

Güç Tüketimi 7VA

Çıkışlar

Kontrol Çıkışı  2 röle: 250Vac, 2A(rezistif yük için), NO+NC

  2 open kollektör çıkışı

Kontrol Çıkış Süresi Sürekli veya 0.1 ila 999.9 saniye ayarlanabilir

Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (Regülesiz)

Girişler

Sayma Girişi 2 Adet (5V ila 30Vluk puls)

Sayma Frekansı 25, 500, 1000, 2000, 5000, 7500Hz Programlanarak seçilebilir

Reset Girişi  PNP: Pozitif reset (2ms ile 50ms arasında ayarlanabilir 5V ila 30Vluk puls)

  NPN: GND Terminali RESET IN terminaline bağlanarak resetlenir
