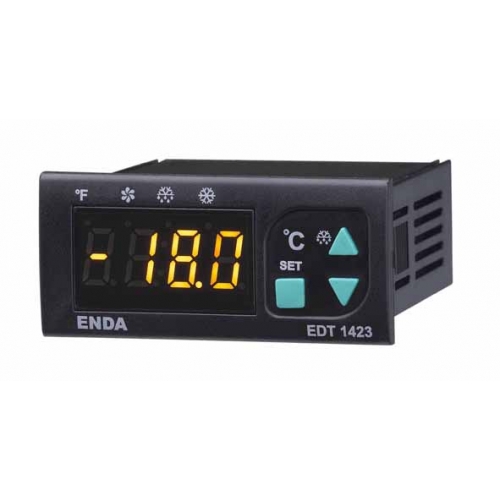

EDT1423

Defrost Kontrol Cihazı



EDT1423, 4 haneli, soğutma, defrost ve fan kontrolü için üç kontaklı, zamana bağlı defrost yapabilen dijital soğutma kontrol cihazıdır. Soğutma odası ve evaporatör için iki NTC prob girişi olan cihazda, NTC prob girişi ofset ayarı yapılabilir. Ön paneldeki tuş takımı aracılığıyla kompresör koruma parametreleri, prob arızası durumunda kompresör çalışması, set değerinin alt ve üst sınırları, defrost süresi, aralığı ve 16 değişik seçenekle sesli uyarı kolay biçimde ayarlanabilir.





Gösterge ve Tuş Takımı

Tuş Takımı Mikro switch

Sıcaklık Göstergesi 4 hane, 12mm, 7 parçalı sarı LED

Kutu

Ağırlık Yaklaşık 223 gram (ambalajlı olarak)

Montaj Şekli Sıkıştırılarak panoya yerleştirilir

Ebat G77xY35xD70 mm

Elektriksel Özellikler

Giriş NTC

Bağlantı 2.5 mm2lik soketli klemens

Bilgi Koruma EEPROM (minimum 10 Yıl)

Güç Tüketimi 4,5VA

Kutu şekli Sıkıştırılarak panoya yerleştirilir

Doğruluk ±1ºC

Skala -50.0...110.0ºC

Duyarlılık 0.1ºC

Zaman Doğruluğu  Saat birimi için (±%1-15sn)

  Dakika birimi için (±%1-1sn)

Besleme Voltajı  230Vac +%10 -%20, 50/60Hz

  24Vac/dc ±%10, 50/60Hz

  12Vac/dc ±%10, 50/60Hz

Çıkışlar

Kompresör 1 röle: 250Vac, 8A (rezistif yük için), NO+NC

Fan 1 röle: 250Vac, 8A (rezistif yük için), NO

Defrost 1 röle: 250Vac, 8A (rezistif yük için), NO

Kontrol

Histerisiz 0.1...20.0ºC arasında

Kontrol Formu On-Off
