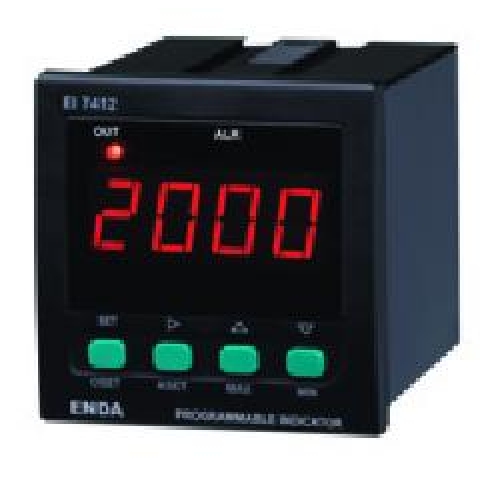

EI7412
Kontaklı Dijital Gösterge
EI7412, 4 haneli, elektriksel giriş işaretlerini istenilen skalada gösterebilen dijital göstergedir. 4 farklı standart giriş tipine göre kalibre edilebilir. Maksimum ve minimum ölçme değerlerini saklayabilen cihazın dijital göstergesinden isteğe göre ölçüm değeri ve birimi periyodik aralıklarla görülebilir. Sahip olduğu çift kontak sayesinde istenilen değerlerinde On-Off sinyal çıkışı alınabilir.
Gösterge ve Tuş Takımı
Sayısal Gösterge 4 hane, 14 mm, 7 parçalı kırmızı LED
Tuş Takımı Mikro switch
Kutu
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G72xY72xD97 mm
Ağırlık Yaklaşık 350 gram (ambalajlı olarak)
Elektriksel Özellikler
Giriş Empedansı 0...1V ve 0...10V için 11k? (giri? terminaline en fazla -2 ila 30V uygulanabilir)
0...20mA ve 4...20mA için 5k? (giri? terminaline en fazla 50mA uygulanabilir)
Besleme Voltajı 230Vac +10% -20% 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Doğruluk ±%0.5 (tam skalanın)
Çalışma Sıcaklığı °C 0...50 °C
Bağlantı 2.5 mm2lik soketli klemens
Ölçüm Aralığı 0...1V için maksimum 1.1V
0...10V için maksimum 14V
0...20mA ve 4...20mA için maksimum 25mA
Güç Tüketimi 7VA
Bilgi Koruma EEPROM (minimum 10 yıl)
Çıkışlar
Kontrol Çıkışı 1 Röle: 250V AC, 8A (rezistif yük için), NO
Alarm Çıkışı 1 Röle: 250V AC, 8A (rezistif yük için), NO
Sensör Besleme Çıkışı 8Vdc, 12Vdc, 24Vdc maksimum 50mA (regüleli)
Girişler
Giriş Tipi 0-1V, 0-10V, 4-20mA 0-20mA
