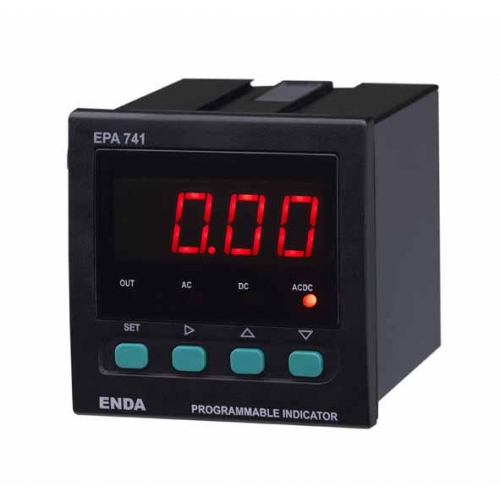

EPA741
AC/DC Ampermetre
EPA741, 4 haneli, akım trafosu veya şönt ile kullanılabilen dijital akım göstergesidir. Ön plandaki tuş takımı aracılığıyla AC, DC veya TRUE RMS ölçme özelliği kolay biçimde seçilebilir. Alt ve üst sınırlar için çok fonksiyonlu alarm çıkışı (EPA741R için) olan cihazın geniş programlanabilir skalası bulunmaktadır.
Gösterge ve Tuş Takımı
Tuş Takımı Mikro switch
Akım Göstergesi 4 hane, 14 mm, 7 parçalı kırmızı LED
Kutu
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ağırlık Yaklaşık 350gram (Ambalajlı olarak)
Ebat G72xY72xD97 mm
Elektriksel Özellikler
Skala AC ve RMS : 0...9999A
DC : -999...9999A
Bağlantı 2.5 mm2lik soketli klemens
Doğruluk AC : ±%1(tam skalanın) (kare dalga için ±%2)
DC : ±%1(tam skalanın)
RMS : ±%1(tam skalanın) (kare dalga için ±%2)
Güç Tüketimi 7VA
Bilgi Koruma EEPROM (minimum 10 Yıl)
Duyarlılık 0.002Axctr (Akım Dönüşüm Oranı)
Çalışma Sıcaklığı °C 0...50 ºC
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Çıkışlar
Alarm Çıkışı 1 röle:250Vac, 8A (rezistif yük için), NO+NC
Girişler
Giriş Aralığı EPA741S için -5A...5A (10A peak ve üzeri akımlarda cihazda hasar oluşur)
EPA741 için -60mV...60mV (50V peak ve üzeri gerilimlerde cihazda hasar oluşur)
Giriş Empedansı EPA741S için 10MOhm
EPA741 için 40kOhm
