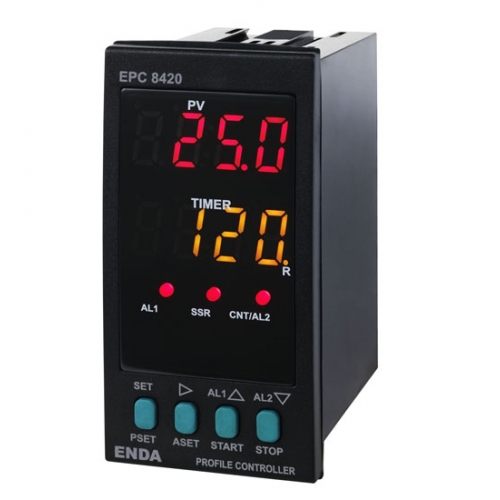

EPC 8420

Profil Kotrol Cihazı







EPC 8420 PID kontrol formlu, dijital profil (adım) kontrol cihazıdır. Ayarlanabilir pişirme sıcaklığı ve zamanı ile fırın kontrolüne veya tek reçetede set edilebilir 8 adet farklı sıcaklık ve zaman girilerek adım kontrolüne imkan sağlar. Cihaz üzerindeki start-stop ile döngü başlatılıp durdurulabilir. Tuş takımından seçilebilir Pt-100 ve üniversal termokupl girişleri, 0-20mA, SSR ya da röle çıkışı bulunan cihazlarda RS485 opsiyonel modülü sayesinde ModBus RTU protokolü ile veri aktarılabilir ve kontrol edilebilir. ENDA ModBus Studio programı ile sıcaklıklar bilgisayar ortamında izlenip kayıt tutulabilir. Self tuneözelliği ile en iyi PID parametreleri otomatik olarak ayarlanır. Güvenlik parametreleri ile programlanan cihaza dışarıdan müdahale edilmesi engellenir. Çift displayda sıcaklık ve zaman aynı anda izlenir. ENDA EPC 8420 ile fırın ve adım kontrolüne ekonomik ve fonksiyonel çözümler sunar.







Gösterge ve Tuş Takımı

Sıcaklık Göstergesi (PV) 4 hane, 12 mm, 7 parçalı kırmızı LED

Timer Göstergesi 4 hane, 12 mm, 7 parçalı sarı LED

Kontrol 1 adet kırmızı çıkış LEDi

Alarm 1 1 adet kırmızı çıkış LEDi

SSR 1 adet kırmızı çıkış LEDi

Tuş Takımı Mikro switch

Kutu

Kutu şekli Sıkıştırılarak Panoya Yerleştirilir

Ebat G48xY96xD87 mm

Ağırlık Yaklaşık 250 gram (ambalajlı olarak)

Elektriksel Özellikler

Besleme Voltajı 230Vac +%10 -%20, 50/60Hz

24Vac ±%10, 50/60Hz



Güç Tüketimi 7VA

Bağlantı 2.5 mm2lik soketli klemens



Skala Fe-Const (J) termokupl için

0...600 °C

NiCr-Ni (K) termokupl için 0...1200 °C

Cu-Conts (T) termokupl için 0...400 °C

Pt10Rh-Pt (S) termokupl için 0...1600 °C

Pt13Th-Pt (R) termokupl için -200...600 °C

Pt-100 rezistans termometre için -200...600 °C

Pt-100 rezistans termometre için -99.9...300.0 °C

Doğruluk %0.2 (tam skalanın) ±1 hane

Çalışma Sıcaklığı °C 0...50 °C

Bilgi Koruma EEPROM (minimum 10 yıl)

Çıkışlar

Kontrol/Alarm 2 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC

Alarm 1 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO/NC (seçilebilir)

SSR Çıkışı Seçilebilir Lojik kontrol çıkışı

Kontrol

Kontrol Formu On-Off, P, PI, PD, PID (seçilebilir)

Örnekleme Zamanı 500ms

Oransal Band %0 ile %100 arasında ayarlanabilir

İntegral Zamanı 0.00 ile 100.0 dak. arasında ayarlanabilir

Türev Zamanı 0.00 ile 25.00 dak. arasında ayarlanabilir

Kontrol Periyodu 1s ile 250s arasında ayarlanabilir

Histerisiz 1 ile 50 °C/°F arasında ayarlanabilir

Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
