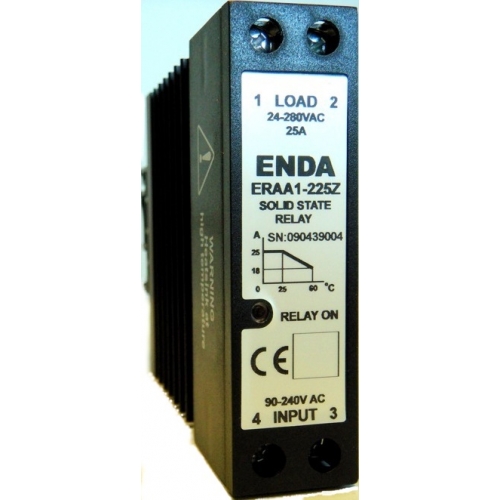

ERAA 1-2
Solid StateRöle
90~240V AC giriş gerilim aralığına sahip, 24~280V yük gerilimli, sıfır geçişli, AC yük anahtarlama röleleridir. LED göstergelerinden çalışmaları kolaylıkla izlenebilir. Pik gerilimler için varistörlü korumaya sahiptirler. Soğutuculu olan ERAA1-2 serisi Solid State Röleler kolaylıkla raya monte edilirler.
Giriş
Sipariş Kodu ERAA1-2xxZ
Giriş Gerilimi 90~240V AC
İletim Gerilimi >75V AC
Kesme Gerilimi <6V AC
Giriş Akımı <8mAac
İletim Zamanı 1 periyot (maksimum)
Kesme Zamanı 2 periyot (maksimum)
LED Gösterge İletim gerilimi>75V AC ise LED yanar
Çıkış
Yük Akımı (Arms) 225Z için 25, 240Z için 40
Yük Gerilimi (Vrms) 24~280
Tepe Gerilimi (Vrms) 600
Aşırı Yük Akımı (Arms) 225Z için 85, 240Z için 150
Tekrarlanmayan Surge Akımı (Arms) 225Z için 250, 240Z için 400
İletimdeki Gerilim Düşümü(Vrms) 1.6
Kaçak Akım (mArms) 5
Sigorta İçin I²t Değeri t=10ms 225Z için 340, 240Z için 880
Frekans (Hz) 50-60
Genel
Ebat 225Z için G24xY84xD97mm
240Z için G30xY84xD115mm
Ağırlık 225Z İçin Yaklaşık 203 g (Ambalajlı olarak)
240Z İçin Yaklaşık 280 g (Ambalajlı olarak)
İzolasyon Gerilimi 2500 Vrms 1 dakika (Giriş/Çıkış terminalleri arası)
Bağlantı M4 vidalı bağlantı (2x4mm² veya izoleli kablo ucu ile 1x6mm²)
Bağlantı Vidası Sıkma Torku 1,2 Nm (maksimum)
Ürün Standardı EN 60947-4-3
Montaj Şekli EN 60715 standardı TH35 tipi veya G32 tipi raya monte edilir
Kutu Malzemeleri Kendi kendine sönen plastikler kullanılmıştır
