ERCA 1-2
Solid State Röle

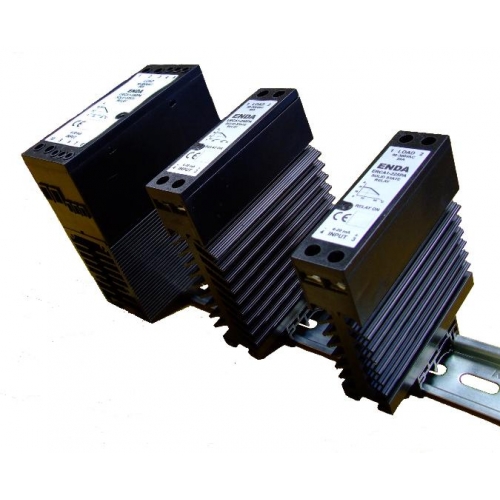

40 A yük akımı, 90 ~ 300 V AC yük gerilimli oransal solid state rölelerdir. LED göstergelerinden çalışmaları kolaylıkla izlenebilir. Pik gerilimler için varistörlü korumaya sahiptirler. Soğutuculu olan ERCA1-2 serisi Solid State Röleler kolaylıkla raya monte edilirler.
Giriş
Sipariş Kodu ERCA 1-240 PA
Giriş Sinyali 4-20 mA
İletim Sinyali >4,1 mA
Kesme Sinyali <4,1 mA
Tepki Süresi 15ms
LED Gösterge Giriş sinyali ile orantılı olarak yanar
Dinamik Giriş Empedansı >550 Ω
Koruma Giriş sinyalinin ters bağlanmasına karşı koruma vardır
Çıkış
Yük Akımı (Arms) 225PA için 25, 240PA için 40
Yük Gerilimi (Vrms) 90~300
Aşırı Yük Akımı (Arms) 225PA için 85, 240PA için 150
Tekrarlanmayan Surge Akımı 225PA için 250, 240PA için 400
İletimdeki Gerilim Düşümü(Vrms) 1.6
Kaçak Akım (mArms) 5
Sigorta İçin I²t Değeri t=10ms (A²s) 225PA için 340, 240PA için 880
Frekans (Hz) 50-60
Güç Faktörü >0,75
Minimum Çalışma Akımı 160
Genel
Ebat 225PA için G24xY84xD97mm
240PA için G30xY84xD115mm
Ağırlık 225PA için yaklaşık 203 g (Ambalajlı olarak)
240PA için yaklaşık 280 g (Ambalajlı olarak)
İzolasyon Gerilimi 2500 Vrms 1 dakika (Giriş/Çıkış terminalleri arası)
Bağlantı M4 vidalı bağlantı
Bağlantı Vidası Sıkma Torku 1,2 Nm (maksimum)
Ürün Standardı EN 60947-4-3
Montaj Şekli EN 60715 standardı TH35 tipi veya G32 tipi raya m
