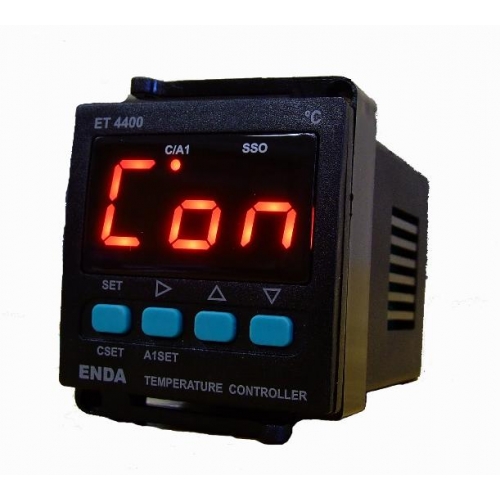

ET4400
Oransal veya On- Off Sıcaklık Kontrol Cihazı
Gösterge ve Tuş Takımı
PV Göstergesi 4 hane, 14mm, 7 parçalı kırmızı LED
Durum Göstergesi Kontrol, Alarm1 ve SSO çıkışları için iki adet kırmızı LED
Tuş Takımı Mikro switch
Kutu
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G48xY48xD87 mm
Ağırlık Yaklaşık 250 gram (ambalajlı olarak)
Elektriksel Özellikler
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
Güç Tüketimi 5VA
Bağlantı 2.5 mm2lik soketli klemens
Giriş J (Fe - CuNi) Termokupl
Hat Direnci Termokupl için en çok 100 Ohm
Çalışma Sıcaklığı °C 0...50 °C
Doğruluk %0.2 (tam skalanın) ±1 hane
Bilgi Koruma EEPROM (minimum 10 yıl)
Çıkışlar
Kontrol/Alarm 1 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
SSO Çıkışı Seçilebilir lojik kontrol çıkışı
Kontrol
Kontrol Formu Tek, set değer ve alarm kontrolü
Kontrol Yöntemi On-Off / P (seçilebilir)
A/D Dönüştürücü 12 bit
Örnekleme Zamanı 500ms
Oransal Band %0 ile %100 arasında ayarlanabilir
Kontrol Periyod 1 ile 250s arasında ayarlanabilir
Histerisiz 1 ile 50 °C/°F arasında ayarlanabilir
Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
