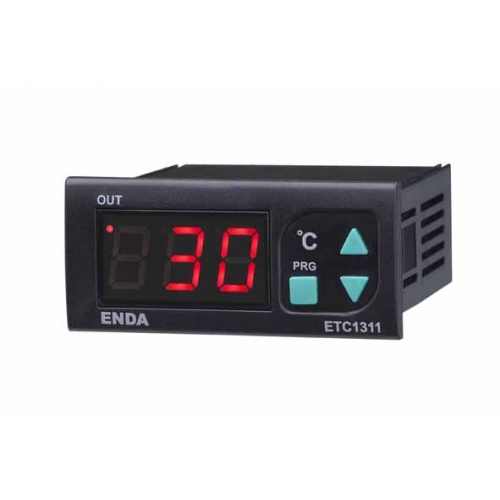

ETC1311
Dijital Termostat
ETC1311, tek kontaklı, Fe-Const veya NiCr-Ni termokupl veya iki telli Pt-100 rezistans termometre girişli On-Off sıcaklık kontrol cihazıdır. Ön paneldeki tuş takımı aracılığıyla prop arızalarında ısıtmanın sürekli çalışması ile set değerinin alt ve üst sınırları kolaylıkla ayarlanabilir. Set değeri tek tuş ile ayarlanabilen cihaz basit kontrol fonksiyonlarına sahiptir.
Gösterge ve Tuş Takımı
Tuş Takımı Mikro switch
Out Ledi 1 adet kırmızı çıkış LEDi
Sıcaklık Göstergesi 3 hane, 14 mm, 7 parçalı kırmızı LED
Kutu
Ebat G77xY34xD70 mm
Montaj Şekli Sıkıştırılarak panoya yerleştirilir
Ağırlık Yaklaşık 198gram (Ambalajlı olarak)
Elektriksel Özellikler
Bilgi Koruma EEPROM (minimum 10 Yıl)
Çalışma Sıcaklığı °C 0...50 °C
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Giriş Fe-Const, NiCr-Ni termokupl veya Pt-100 (siparişte belirtilmeli)
Skala Fe-Const termokulp için 0...600 °C
NiCr-Ni termokupl için 0...600 °C
Pt-100 rezistans termometre için -100...600 °C
Doğruluk ±%0,5 tam skalanın ±1 hane
Bağlantı 2.5 mm2lik soketli klemens
Güç Tüketimi 4VA
Çıkışlar
Kontrol Çıkışı ETC1311 için 1 röle: 250Vac, 8A(rezistif yük için), NO+NC
ETC1311-P için 1 röle: 240Vac, 16A(rezistif yük için), NO (siparişte belirtilmeli)
Kontrol
Histerisiz 1...20 °C arasında ayarlanabilir
Kontrol Formu On-Off
