ETC4420

Dijital Termostat

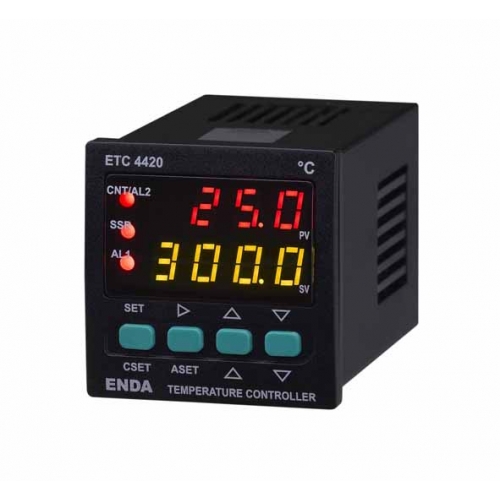

ETC4420, PID konrol formlu, dijital sıcaklık kontrol cihazıdır. Tuş takımından seçilebilir Pt-100 ve termokupl girişleri ile tüm çalışmalarınıza cevap verir. Self tune özelliği ile en iyi PID parametreleri otomatik olarak ayarlar. Rampa fonksiyonuna sahip olan cihazın çift display ekranı sayesinde set ve proses değerleri aynı anda izlenebilir. Seçilebilir SSR ya da röle çıkışı bulunan cihazda RS485 opsiyonel modülü sayesinde ModBus RTU protokolü ile veri aktarılabilir ve kontrol edilebilir. Güvenlik parametreleri ile programlanan cihaza dışarıdan müdahale edilemez. Ergonomik tuş takımı ile gerekli set ayarları kolaylıkla yapılabilir.





Gösterge ve Tuş Takımı

Sıcaklık Göstergesi (PV) 4 hane, 7.1 mm, 7 parçalı kırmızı LED

Set Değeri Göstergesi (SV) 4 hane, 7.1 mm, 7 parçalı sarı LED

Kontrol/Alarm 2 1 adet kırmızı çıkış LEDi

Alarm 1 1 adet kırmızı çıkış LEDi

SSR 1 adet kırmızı çıkış LEDi

Tuş Takımı Mikro switch

Kutu

Kutu şekli Sıkıştırılarak panoya yerleştirilir

Ebat G48xY48xD87 mm

Ağırlık Yaklaşık 250 gram (ambalajlı olarak)

Elektriksel Özellikler

Besleme Voltajı  230Vac +%10 -%20, 50/60Hz

  24Vac ±%10, 50/60Hz

  9-30Vdc / 7-24Vac ±%10 SMPS modül

Güç Tüketimi 5VA

Bağlantı 2.5 mm2lik soketli klemens

Giriş Seçilebilir çoklu giriş (termokupl veya Pt-100)

Skala  Fe-Const (J) termokupl için

  0...600 °C

  NiCr-Ni (K) termokupl için 0...1200 °C

  Cu-Conts (T) termokupl için 0...400 °C

  Pt10Rh-Pt (S) termokupl için 0...1600 °C

  Pt13Rh-Pt (R) termokupl için 0...1600 °C

  Pt-100 rezistans termometre için -200...600 °C

  Pt-100 rezistans termometre için -99.9...300.0 °C

Doğruluk ±%0.2 (tam skalanın) ±1 hane

Çalışma Sıcaklığı °C 0...50 °C

Bilgi Koruma EEPROM (minimum 10 yıl)

Çıkışlar

Kontrol Çıkışı 12Vdc 20mA lojik çıkışı

Kontrol/Alarm 2 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC

Alarm 1 Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO/NC (seçilebilir)

Kontrol

Kontrol Formu On-Off, P, PI, PD, PID (seçilebilir)

Örnekleme Zamanı 400ms

Oransal Band %0 ile %100 arasında ayarlanabilir

İntegral Zamanı 0.0 ile 100.0 dak. arasında ayarlanabilir

Türev Zamanı 0.00 ile 25.00 dak. arasında ayarlanabilir

Kontrol Periyodu 1 ile 250s arasında ayarlanabilir

Histerisiz 1 ile 50 °C/°F arasında ayarlanabilir

Çıkış Gücü Set değerindeki oran %0 ile %100 arasında ayarlanabilir
