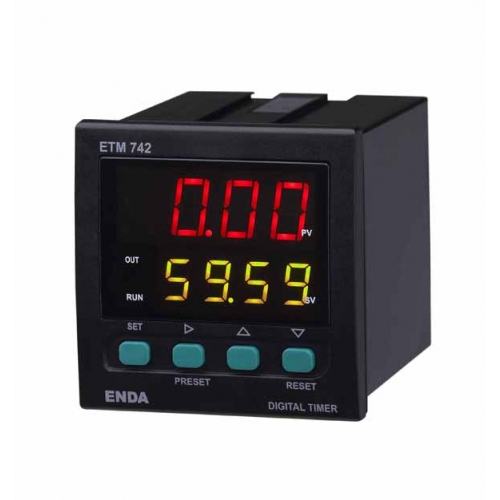

ETM742
Dijital Zaman Rölesi
ETM742, 2x4 haneli, 9 farklı zamanlama fonksiyonu için tek kontak çıkışlı, dijital elektronik zaman rölesidir. Ön paneldeki tuş takımı aracılığıyla ileri/geri zaman sayma aralığı, sensör tipi (PNP, NPN ve Enkoder), hafızalı ve hafızasız modları, fonksiyonel reset özelliği, üç kademeli parametre güvenliği ve preset değeri ayarlama biçimi kolay biçimde seçilebilir. 2x4 hane göstergesinden zaman değeri. set değeri veya zaman birimi kolaylıkla izlenebilir.
Gösterge ve Tuş Takımı
Zaman Göstergesi 4 hane, 14 mm, 7 parçalı kırmızı LED
Tuş Takımı Mikro switch
Set Değeri Göstergesi (SV) 4 hane, 10 mm, 7 parçalı sarı LED
Out Ledi 1 adet kırmızı çıkış LEDi
Kutu
Ağırlık Yaklaşık 210 gram ( ambalajlı olarak)
Kutu şekli Sıkıştırılarak panoya yerleştirilir
Ebat G72xY72xD97 mm
Elektriksel Özellikler
Bağlantı 2.5 mm2lik soketli klemens
Çalışma Sıcaklığı °C 0...50 ºC
Bilgi Koruma EEPROM (minimum 10 Yıl)
Güç Tüketimi 7VA
Skala 9 kademe (0...99.99 saniye ile 0...9999 saat arası) zaman aralığı
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Doğruluk ±0,1 ±20mS
Çıkışlar
Sensör Besleme Çıkışı 12Vdc, maksimum 50mA (regülesiz)
Kontrol Çıkışı 1 röle: 250Vac, 2A (rezistif yük için), NO+NC
1 open kollektör çıkışı (30Vdc, 100mA)
Girişler
Start Girişi Bu girişler PNP veya NPN olarak menüden ayarlanabilir.
Minumum darbe ve boşluk süresi 5ms ile 100ms arasında ayarnabilir.
PNP girişlerde aktif seviye, 5V ile 30Vpuls
NPN girişlerde aktif seviye, 0V ile 2V arası gerilim değeridir
