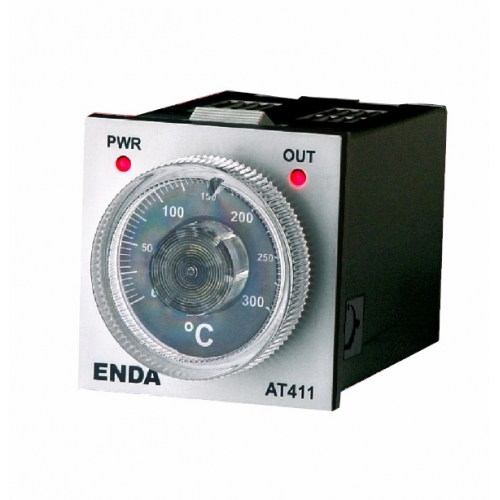

AT411
Analog Termostat
AT411 konvansiyonel olarak tasarlanmış, tek kontaklı, Fe-Const termokupl veya Pt-100 rezistans termometre girişli, basit analog ayarlı On-Off veya zaman oransal çalışabilen sıcaklık kontrol cihazıdır. Göstergedeki besleme LEDi ve kontrol çıkışı konum LEDi ile cihazın çalışması kolaylıkla izlenebilir. 8 pinli soket veya soketli klemens bağlantı ile montaj ve servis konusunda sınırsız hizmet sunmaktadır.
Gösterge ve Tuş Takımı
PWR Ledi 1 adet kırmızı besleme LEDi
Out Ledi 1 adet kırmızı kontrol çıkış LEDi
Kutu
Montaj Şekli Sıkıştırılarak Panoya Yerleştririlr
Ebat G48xY48xD82 mm
Ağırlık Yaklaşık 170gram (Ambalajlı olarak)
Elektriksel Özellikler
Sıcaklık Kompanzasyonu 0...50 ºC
Güç Tüketimi 6VA
Bağlantı 8 pinli soket veya soketli klemens
Doğruluk ±%4 (tam skalanın)
Skala Fe-const termokupl için: 0...200 ºC, 0...300 ºC, 0...400 ºC (sipari?te belirtilmeli)
PT100 rezistans termometre için: 0...400 °C
Çalışma Sıcaklığı °C 0...50 ºC
Giriş Fe-Const termokupl veya PT100 (siparişte belirtilmeli)
Duyarlılık 5 ºC
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Çıkışlar
Kontrol Çıkışı 1 röle: 250Vac, 3A(rezistif yük için), NO+NC
10Vdc 10mA lojik ç?k?? (sipari?te belirtilmeli)
Kontrol Çıkış Durumu Kontrol çıkıkışı enerjili iken OUT LEDi yanar
Kontrol
Kontrol Formu On-Off (Xp=0) veya zaman oransal
Histerisiz 3 ºC (On-Off kontrol formunda iken)
Oransal Band 0...5% (cihaz üzerinden ayarlanır)
