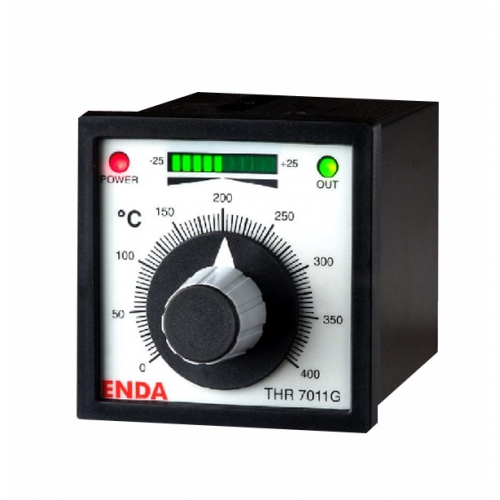

THR7011G
Analog Termostat
THR7011G konvansiyonel olarak tasarlanmış, tek kontaklı, Fe-Const termokupl girişli, basit analog ayarlı On-Off veya zaman oransal kontrol yapabilen sıcaklık kontrol cihazıdır. Set değerinde olan sapma, 10 LEDlı sapma göstergesi ile ±5ºClik adımlarla gösterilir.Göstergedeki besleme LEDi ve kontrol çıkışı konum LEDi ile cihazın çalışması kolaylıkla izlenebilir.
Gösterge ve Tuş Takımı
Sapma Göstergesi 10 adet yeşil LED
Out Ledi 1 adet yeşil çıkış LEDi
PWR Ledi 1 adet kırmızı besleme LEDi
Kutu
Ebat G72xY72xD108 mm
Ağırlık Yaklaşık 390 gram (Ambalajlı olarak)
Montaj Şekli Sıkıştırılarak Panoya Yerleştririlr
Elektriksel Özellikler
Besleme Voltajı 230Vac +%10 -%20, 50/60Hz
24Vac ±%10, 50/60Hz
9-30Vdc / 7-24Vac ±%10 SMPS modül
Sıcaklık Kompanzasyonu 0...50 ºC
Bağlantı 2,5mm2lik soketli klemens
Güç Tüketimi 3VA
Duyarlılık 5 ºC
Skala 0...400 ºC
Doğruluk ±%1,5 (tam skalanın)
Giriş Fe-Const termokupl
Çalışma Sıcaklığı °C 0...50 ºC
Çıkışlar
Kontrol Çıkışı 1 röle: 230Vac, 5A(rezistif yük için), NO+NC
Kontrol Çıkış Durumu Kontrol çıkışı enerjili iken OUT LEDi yanar
Kontrol
Histerisiz 4 ºC (On-Off kontrol formunda iken)
Kontrol Formu On-Off (Xp=0) veya zaman oransal
Oransal Band 0...5% (cihaz üzerinde ayarlanır)
